Термостойкая антикоррозионная эмаль Elcon (Элкон) предназначена для защитной окраски печей, котлов, металлического оборудования, газопроводов, нефтепроводов и трубопроводов, эксплуатируемых при температуре от -60°С до +1200°С. Прогнозируемый срок службы покрытия – 20-25 лет.
Термостойкая эмаль Elcon не выделяет токсичных испарений и может применяться для окраски поверхностей внутри помещений. Продукт широко используется в качестве термостойкой краски для печей, каминов, мангалов и дымоходов. Уникальные защитные свойства эмали Элкон позволяют предохранить бетонные, железобетонные, кирпичные и асбестовые поверхности от воздействия высоких температур и влаги. Термостойкая краска не только значительно улучшает внешний вид объекта, но и сохраняет паропроницаемость материалов.

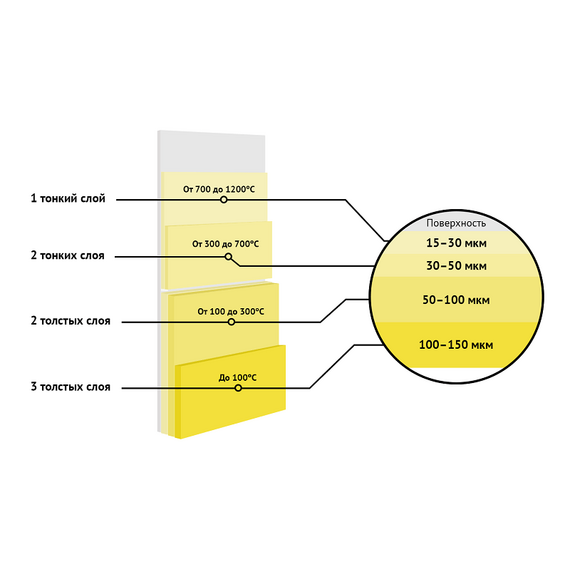

Рекомендуемая толщина покрытия. Чем толще слой, тем выше стойкость к коррозии, но чем выше температура нагревания, тем тоньше должен быть слой. Термостойкая краска обладает высокой стойкостью к воздействию агрессивных сред: растворов солей, блуждающих токов, минеральных масел и нефтепродуктов. Может наноситься в электростатическом поле и при отрицательных температурах.
В наличии в нашем интернет-магазине термостойкие краски самых разнообразных оттенков цвета: от классических черного с красно-коричневым до синего, оранжевого, желтого и многих других: дайте волю фантазии). Также для декорирования рады предложить термостойкую патину нескольких цветовых оттенков.
Технические характеристики:
Наименование показателей Норма по ТУ 2312-237-05763441-98
Внешний вид После высыхания эмаль должна образовывать гладкую однородную пленку.
Цвет пленки эмали Серебристо-серый, черный, серый, белый, коричневый, красно-коричневый, зеленый, голубой, красный, желтый, синий, бежевый, оранжевый.
Массовая доля нелетучих веществ, % 40±5
Условная вязкость по вискозиметру типа ВЗ-246 с диаметром сопла 4 мм при температуре (20±0,5)°С, с, не менее 25
Степень разбавления эмали до рабочей вязкости 15-16 с по вискозиметру ВЗ-246 с диаметром сопла 4 мм при температуре (20±0,5)°С, % 10
Время высыхания пленки до степени 3
— при температуре (20±2)°С, ч, не более 2
— при температуре (150±2)°C, мин, не более 30
Твердость пленки эмали по маятниковому прибору:
— типа ТМЛ, маятник А, относительные единицы, не менее: 0,2
— типа М-3, условные единицы, не менее 0,4
Прочность покрытия при ударе на приборе У-1, см, не менее 40
Адгезия покрытия, баллы, не более 1
Стойкость покрытия к воздействию температур до 1200°С, ч, не менее 3
Стойкость покрытия к попеременному воздействию нагрева при температурах до 1200°С и воды дистиллированной, циклы, не менее 3
Стойкость покрытия эмали к статическому воздействию жидкостей при температуре (20±2)°С, ч, не менее
— воды 100
— бензина 72
— индустриального масла 72
Температура вспышки в закрытом тигле, °С Минус 18-23
Интервал рабочих температур: от −60°С до +1200°С.
Теоретический расход по металлу на 100 мкм — 350 г/м2, по бетону — 450 г/м2.
Практический расход до 50% может превышать теоретический.
Количество слоев — 1–3 при минимальной толщине покрытия 50 мкм.
Рекомендуемая толщина покрытия по сухому слою — 15–150 мкм.
Холодное и горячее отверждение покрытия после нанесения.
Не требует предварительного грунтования.
Срок окончательной полимеризации при температуре 20°С — 72 часа.
Композиция однокомпонентная.
Растворители — ксилол, толуол.
Может храниться при минусовых температурах.
Инструкция (elcon_termo_instruction.pdf, 501 Kb) [Скачать]
