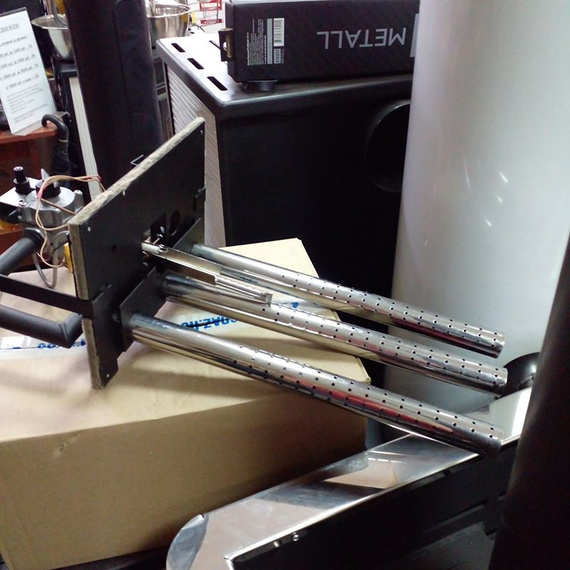

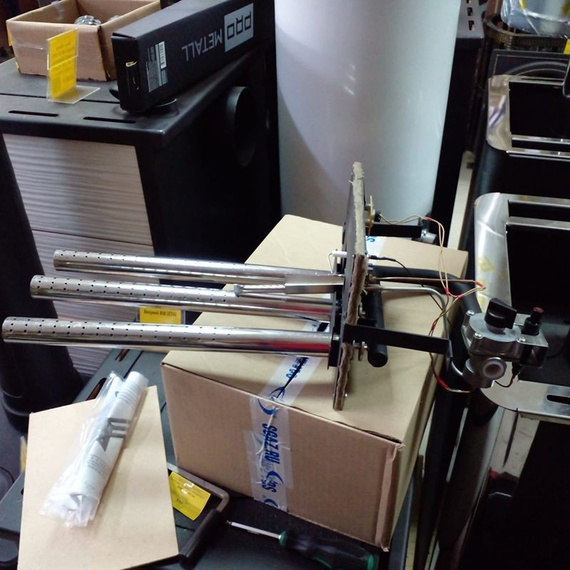

Газовая горелка САБК-9-20Т.1 для банных печей Теплодар с коротким топливным каналом

Газовая горелка САБК-9-20Т.1 предназначена для сжигания газа в бытовых отопительных котлах, водогрейных и бытовых печах. Могут быть использованы при газификации жилых домов и переводе ранее установленной отопительной аппаратуры с твердого топлива на природный газ. Подходит для банных печей Теплодар с коротким топливным каналом. Применима к банным печам:  Русь-9 ЛУ, Русь-12 ЛУ, Русь-18 ЛУ

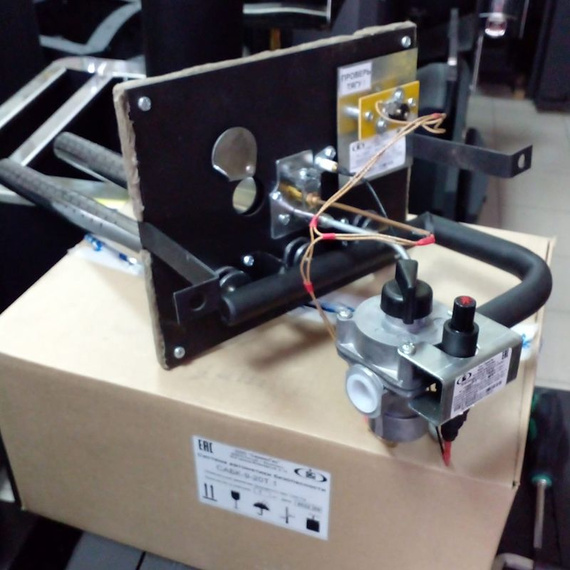

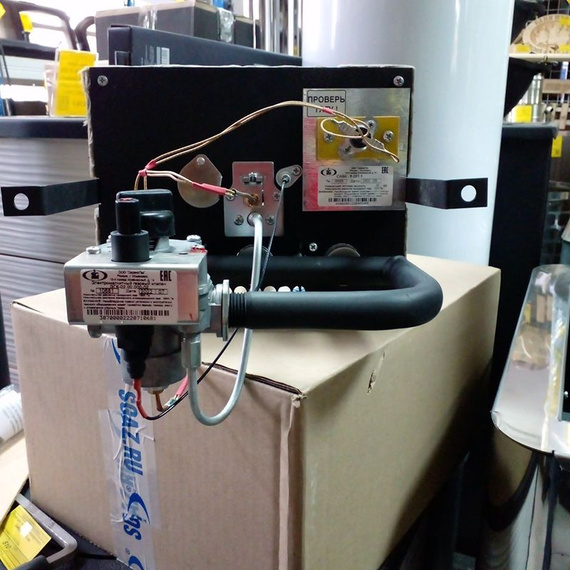

В составе САБК-9-20Т.1 для бытовых печей применяется энергонезависимый электромагнитный газовый клапан (ЭГК) с термоэлектрическим клапаном безопасности, обеспечивает безопасную эксплуатацию газоиспользующих установок, работает на природном или сжиженном газе.

Клапан ЭГК работает:
- на природном газе низкого давления по ГОСТ 5542 с номинальным давлением 1300 Па
- на сжиженном углеводородном газе по ГОСТ 20443 с номинальным давлением 2940 Па.
По принципу работы клапан ЭГК относится к энергонезависимым термоэлектрическим системам
Согласно ГОСТ Р 51733–2001, ГОСТ Р 51842–2001, ГОСТ Р 51983–2002 клапан ЭГК имеет два последовательно расположенных затвора класса «С».

Клапан ЭГК обеспечивает:
• защиту при погасании пламени на запальной горелке и при нарушении тяги,
• автоматическую блокировку подачи газа на основную горелку при розжиге запальника,
• управление розжигом, включение и регулирование мощности основной горелки,
• полное прекращение подачи газа на основную и запальную горелки ручкой управления.
• для удобства розжига в состав клапана ЭГК входит пьезокнопка.

Технические характеристики:
- Мощность - 15 кВт
- Максимальное давление газа в сети, кПа (природный газ ГОСТ 5542 / сжиженный газ ГОСТ 20448) - 1,8 / 3,0
- Номинальное давление газа в сети, кПа (природный газ ГОСТ 5542 / сжиженный газ ГОСТ 20448) - 1,3
- Минимальное входное давление газа в сети, кПа (природный газ ГОСТ 5542 / сжиженный газ ГОСТ 20448) - 0,6
- Пропускная способность, м³/час - 2,1
- Время прекращения подачи газа при отсутствии тяги, сек, в пределах 30-60
- Время прекращения подачи газа при погасании запальной горелки, сек, в пределах 10-60
- Гарантийный срок - 30 месяцев

Максимальный расход газа - 2.3 м.куб./час

- Размер фронтального листа - 280х240
- Подвод газа, Ду, дюймы - G 1/2 -В
- Длина форсунок - 400 мм
